2 fuvola Golyós orr Mikro átmérőjű szármaró

Amikor a vágási munkákról van szó, a megfelelő szerszámmal mindent megváltoztathat a munkája eredményében. Ha olyan vágószerszámot keres, amely precizitást és pontosságot biztosít, ne keressen tovább, mint ez a 2 hornyos golyós orrú, mikro átmérőjű szármaró! Legyen szó alumínium, acél, sárgaréz vagy más anyagok megmunkálásáról, könnyedén megbirkózik vele. Az ebben a szármaróban használt kiváló minőségű keményfém anyag képes ellenállni a magas hőmérsékletnek és igénybevételnek, valamint rendkívül magas kopásállóságot és vágási teljesítményt ér el, így csökkenti a feldolgozási nehézségeket és javítja a feldolgozási hatékonyságot. Alkalmas különféle, összetett formájú és nagy pontosságú mikromegmunkálási területekre, mint például mikromegmunkálás, elektronikai alkatrészek feldolgozása, optikai eszközök feldolgozása stb. Robusztussága és nagy pozicionálási pontossága miatt a nem megfelelő működésből adódó hibák, veszteségek, ill. a berendezések kiskapuit csökkenteni lehet. Izgatott? További részletekért forduljon hozzánk most!



Főbb jellemzők és előnyök:

1. Mikroátmérős kialakítás

A 0,1 mm és 2 mm közötti átmérőjű szármaró ideális a kényes és összetett, nagy pontosságot igénylő megmunkálási műveletekhez. Legyen szó kis alkatrészek vagy összetett alkatrészek megmunkálásáról, rendkívül szűk tűréseket és sima felületet érhet el.



2. Kétélű kivitel

Ez a szármaró kétélű kialakítással rendelkezik a kiváló vágási teljesítmény és forgácselszívás érdekében, amely megakadályozza a forgácsképződést és meghosszabbítja a szerszám élettartamát. A nagy horonyszám csökkenti a vibrációt és növeli a stabilitást a simább, gyorsabb vágási sebesség érdekében.



3. Golyóvég kialakítása

Ennek a szármarónak a golyós orrú kialakítása növeli a sokoldalúságot és a pontosságot. A lekerekített hegy simább vágási mozgást tesz lehetővé, és csökkenti a szerszámnyomokat a munkadarabon. Ugyanakkor a gömbfej lehetővé teszi, hogy a szerszám mély és szűk helyekre is behatoljon, kibővítve a lehetséges vágási alkalmazások körét.



4. Különféle anyagokhoz alkalmas

Ez2 fuvolák gömb orr mikro-átmérő enDMill60HRC keménységet tud biztosítani, így alkalmas különféle keménységű és nehezen megmunkálható fémanyagokhoz, így acélhoz, vashoz, rézhez, alumíniumhoz, keményfémhez stb.





Spotlight kiállítások





Gyár





termékleírás



60HRC 2 Flutes mikro golyós orrú maró keményacélhoz





LEÍRÁS	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tűrések
Fuvola átmérője	Fuvola átmérőtűrése	A szár átmérőjének tűréshatára
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Alkalmazás
Szénacél Ötvözött acél	Előedzett acél	Magasan edzett				Rozsdamentes acél	Rézötvözet	Alumínium ötvözet
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Ajánlott paraméterek



Anyag	Szénacél, ötvözött acél, S45C, FC, FCD, SCM, S50C, SKS...		Ötvözött acél, SCR szerszámacél, SNCM, SKD11, SKD61.NAK80		Kemény acél, SKD11
Keménység	HRC30		HRC50		HRC60
Átmérő	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Nyersanyag lista



Fokozat	ISO kód	Kémiai összetételek (%)		Szemcseméret (um)	Fizikai mechanikai tulajdonságok (nagyobb vagy egyenlő, mint )			Bevonat
		WC	Co		Sűrűség (g/cm3)	Keménység (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO FEKETE
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (KÉK)

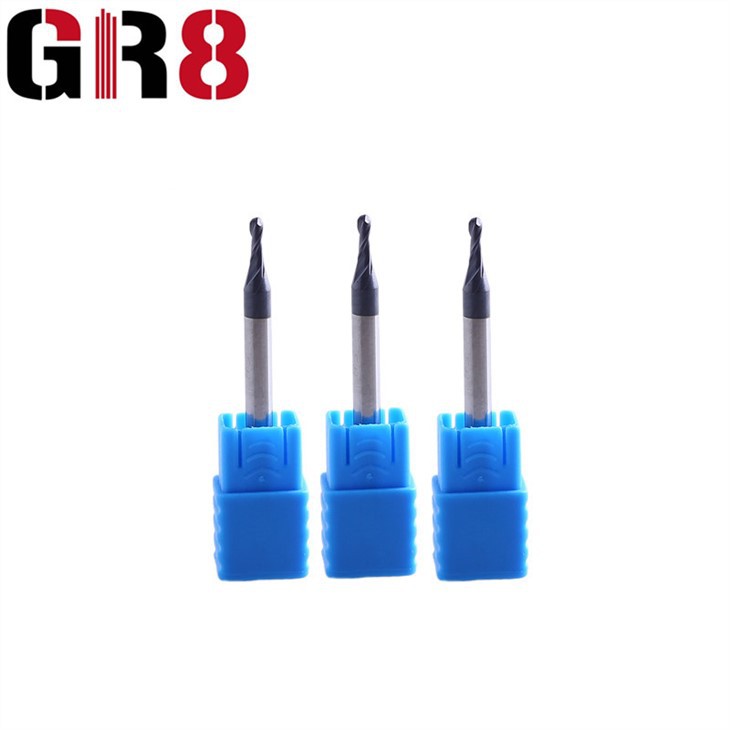

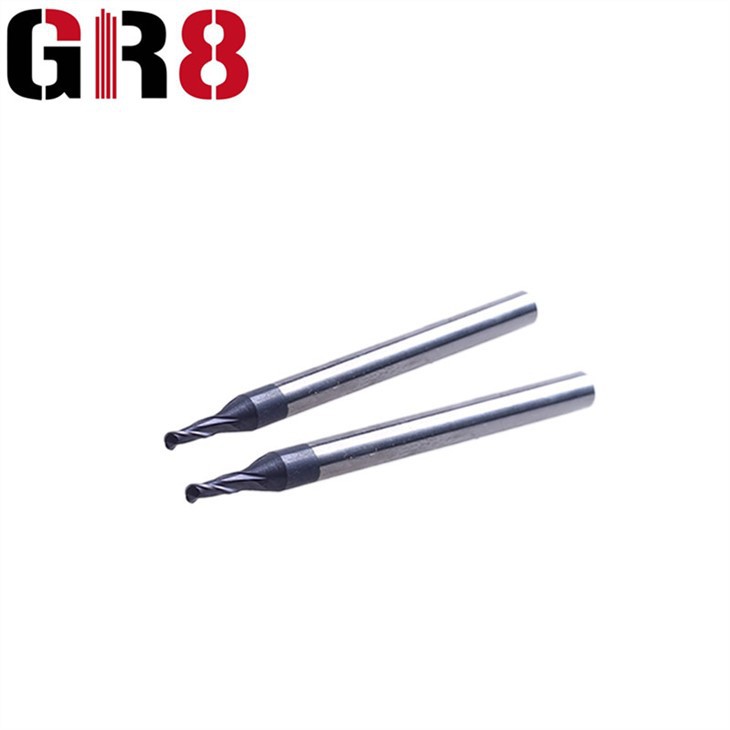

Részletes fotók





2 Flutes Ball Nose Mikro átmérőjű maró	2 Flutes Golyós orr Mikro átmérőjű szármaró	2 Flutes Ball Nose Mikro átmérőjű keményfém vágó





Előnyeink



A szigorú szerződés-audit minden részleget bevont az egyes megrendelések megvalósíthatóságának biztosítására.

Folyamattervezés és validálás a tömeges gyártás előtt.

Szigorú ellenőrzés minden nyersanyagon és segédanyagon, minden nyersanyag eléri a világ haladó szintjét.





Csomagolás





GYIK



1. Testreszabható az ügyfelek számára?

Igen, testreszabhatjuk az Ön igényei szerint, van K+F részlegünk, tervezőink tervezhetnek Önnek, technikusaink pedig prototípust készíthetnek.



2. Mennyi a prototípus ideje:

Körülbelül 7 nappal azután, hogy megerősítette az Ön számára készített rajzot.



3. Mennyi a szállítási idő tömeggyártás esetén?

Körülbelül 25 nap.
