DLC bevonatú U résvég maró alumíniumhoz

Spotlight kiállítások

Leírás

A modern megmunkálás területén a pontos forgácsolószerszámok a kulcsa a jó megmunkálási eredményeknek. Ez a DLC bevonatú U Slot End Mill for Aluminium kifejezetten alumíniumfeldolgozáshoz készült, egyedi szerkezettel, DLC bevonattal és innovatív kialakítással. Jól teljesít a különféle megmunkálási feladatokban, és pontos és hatékony megoldásokat nyújt az alumíniumfeldolgozási feladatokhoz. A maró nemcsak kiváló tapadásgátló tulajdonságokkal rendelkezik, hanem akár 100%-kal meghosszabbítja a szerszám élettartamát. Ez nemcsak a feldolgozási költségek csökkentését segíti elő, hanem a szerszámcsere gyakoriságát is.



Jellemzők

1. U-horony kialakítás: Ez a DLC bevonatú alumínium U-horonyvég maró U-hornyos kialakítást alkalmaz, amely segít megszüntetni a sorját, simán tartani a munkadarab felületét, elkerülni a késztermék sérülését, és kiváló minőségű felületet biztosít munka közben. feldolgozás.



2. DLC bevonat: A szerszám felületét DLC bevonattal kezelik a tapadásgátló teljesítmény érdekében. Ez alkalmassá teszi különféle színesfém anyagok, mint például alumíniumötvözet, GFRP, CFRP, rézötvözet és grafit feldolgozására, és megoldást nyújt a legkülönfélébb feldolgozási feladatokra.



3. Vágási ellenállás csökkentése: Bevonata alacsony súrlódási jellemzőkkel rendelkezik, ami jelentősen csökkentheti a vágási ellenállást, ezáltal javítva a vágás hatékonyságát és csökkentve az energiafogyasztást.



4. Befejezés és száraz vágás: A szerszám jól teljesít a befejező műveleteknél, és kenőanyag nélkül használható száraz vágásra. Ez tovább csökkenti a gyártási folyamat bonyolultságát és környezetterhelését.



Alkalmazás

• Alumínium feldolgozás: Ez a DLC bevonatú U nyílászáró maró alumíniumhoz kiváló teljesítményt nyújt az alumíniumfeldolgozás területén, és az alumíniumötvözet alkatrészek és alumíniumtermékek feldolgozásának első számú eszközévé vált.

• Kompozit anyagok feldolgozása: Ez az eszköz kiváló teljesítményt nyújt az olyan kompozit anyagok feldolgozásakor is, mint a GFRP és a CFRP. Tapadásgátló teljesítménye és vágási hatékonysága alkalmassá teszi kompozit anyagok precíz megmunkálására.

• Rézötvözet és grafit feldolgozása: Kemény ötvözetű anyaga alkalmassá teszi speciális anyagok, például rézötvözet és grafit megmunkálására, ezen anyagokhoz hatékony és minőségi forgácsolási megoldásokat biztosít.



Gyár





termékleírás



55-60HRC 3 Flute U típusú hornyos keményfém szármaró DLC bevonattal alumíniumhoz





LEÍRÁS	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tűrések
Fuvola átmérője	Fuvola átmérőtűrése	A szár átmérőjének tűréshatára
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Alkalmazás
Szénacél Ötvözött acél	Előedzett acél	Magasan edzett				Rozsdamentes acél	Rézötvözet	Alumínium ötvözet
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Ajánlott paraméterek



Anyag	Szénacél, ötvözött acél, S45C, FC, FCD, SCM, S50C, SKS...		Ötvözött acél, SCR szerszámacél, SNCM, SKD11, SKD61.NAK80		Kemény acél, SKD11
Keménység	HRC30		HRC50		HRC60
Átmérő	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)	Vágási sebesség (VC) (mm{0}})	Előtolás (F) (mm-perc)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Nyersanyag lista



Fokozat	ISO kód	Kémiai összetételek (%)		Szemcseméret (um)	Fizikai mechanikai tulajdonságok (nagyobb vagy egyenlő, mint )			Bevonat
		WC	Co		Sűrűség (g/cm3)	Keménység (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO FEKETE
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (KÉK)

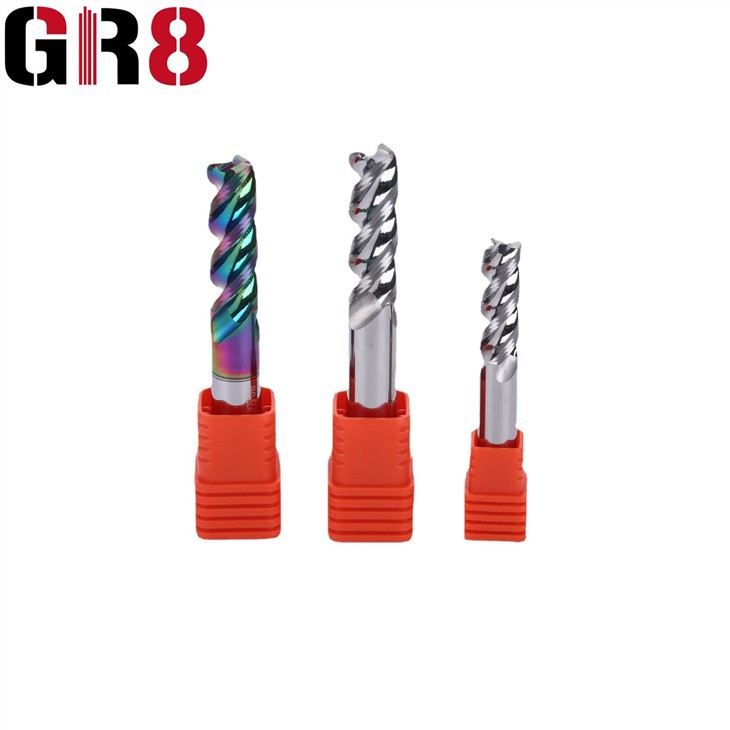

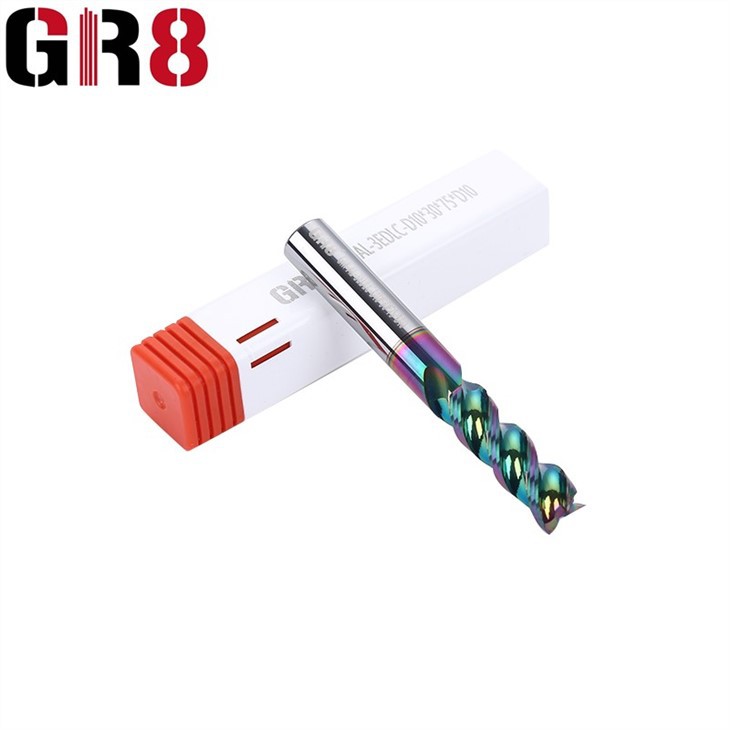

Részletes fotók





DLC bevonatú U-nyílás Vágószerszámok alumíniumhoz	DLC bevonatú U hornyos maró alumíniumhoz	DLC bevonatú U résvágó alumíniumhoz





Előnyeink



Minden folyamat helyszíni ellenőrzése, az ellenőrzési jegyzőkönyv 3 évig nyomon követhető.

Minden ellenőr nemzetközi bizonyítvánnyal rendelkezik.

Képzett WPS és professzionális hegesztők garantálják a hegesztési minőséget.

A kész csírák 100%-os ellenőrzése szállítás előtt.

Az ellenőrző személyzet rendszeres képzése





Csomagolás





GYIK



1. K: Mi a minimális rendelési mennyiség, küldhet nekem mintákat?

V: Minimális mennyiségünk 1 készlet, küldhetünk Önnek katalógust, szeretettel várjuk, hogy látogassa meg cégünket.



2. K: Milyen minőségűek az Ön termékei?

V: Eddig CE, ISO, SGS, TUV, SONCAP tanúsítvánnyal rendelkezünk.



3. K: Mi a gépe szállítási ideje?

V: Általánosságban elmondható, hogy gépünk szállítási ideje körülbelül 30 nap, a testreszabott gépet az ügyfeleinkkel folytatott tárgyalások során szállítjuk.



4. K: Testreszabható a gép az igényünk szerint, például felhelyezhető a logónkra?

V: Biztosan a gépünk testreszabható az Ön igényei szerint, a logó felhelyezése is elérhető.
